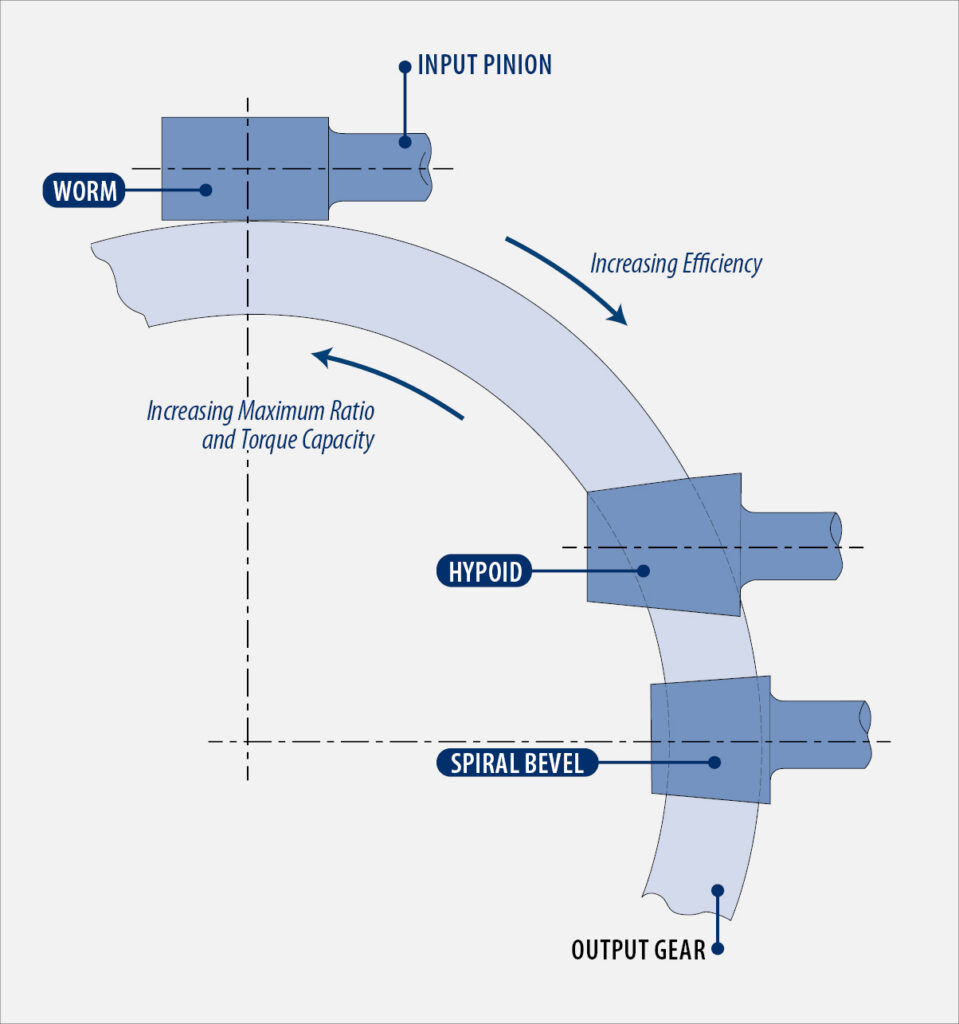

Right-angle dişliler mühendislerin nerede uzlaşacağına karar vermesini sağlar. Bunun büyük kısmı, giriş pinyonunun çıkış dişlisigöreli konumuna bağlıdır ve bu da mevcut oranları, yük taşıma kapasitesini ve verimliliği etkiler. Genellikle oran yoğunluğu veya tork kapasitesi ile mekanik verimlilik arasında bir seçim yapılır.

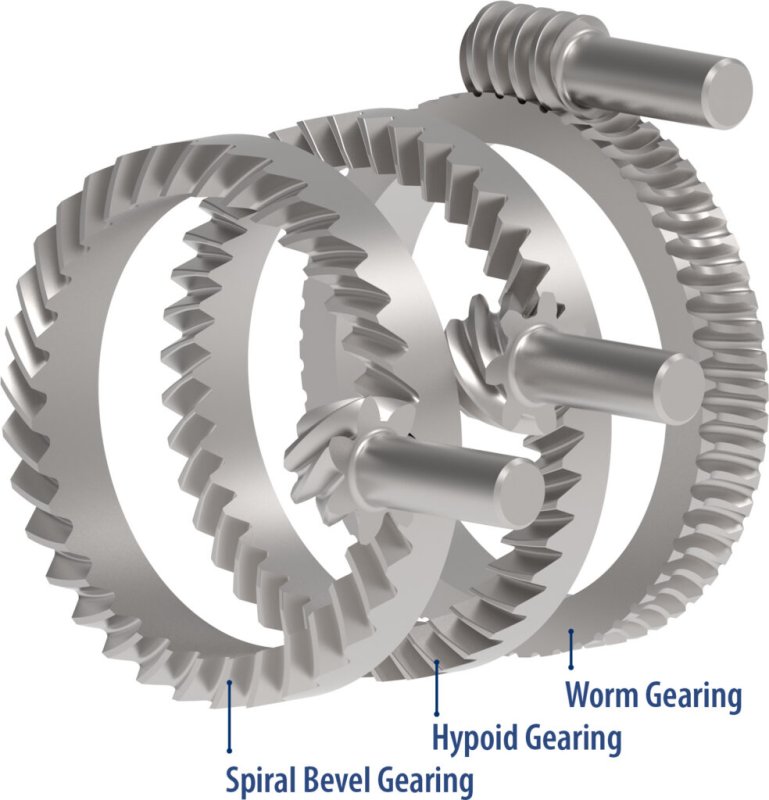

Right-angle dişlilerin üç ortak türü vardır: spiral bevel, worm ve hypoid. Bu dişli tiplerinden hypoid, mekanik verimlilik, yük taşıma kapasitesi ve tek aşamalı oran aralığı bakımından bir denge sağlar. Bu yazıda, hypoid dişlilerin worm, bevel ve bevel-planetary dişlilere göre nasıl karşılaştırıldığını inceleyeceğiz.
Hypoid dişliler, spiral dişlilerin bir türüdür ve eksenleri birbirinden offset edilmiştir. Bu dişlilerin.meshing hareketimostly rolling ile küçük bir kayma bileşeninden oluşur. Bu kombinasyon, hypoid dişlilere yüksek mekanik verimlilik sağlar ve aynı zamanda aşınmayı sınırlar. Ayrıca, daha büyük diş temas alanı sağlar ve bu da yüksek yük taşıma kapasitesine katkıda bulunur. Hypoid dişliler, genellikle 10:1 veya 15:1'e kadar olan orta ila yüksek tek aşamalı oranlar sunar.
Hypoid dişliler ile worm dişliler karşılaştırıldığında, worm dişlilerin daha yüksek tork kapasitesi sunduğu ancak daha düşük mekanik verimliliğe sahip olduğu görülür. Hypoid dişliler, daha yüksek verimlilik ve daha az aşınma sunar.
Hypoid dişliler ile bevel dişliler karşılaştırıldığında, bevel dişlilerin daha yüksek verimlilik sunduğu ancak daha düşük oranlara sahip olduğu görülür. Hypoid dişliler, daha yüksek yük taşıma kapasitesi ve daha yüksek tek aşamalı oranlar sunar.
