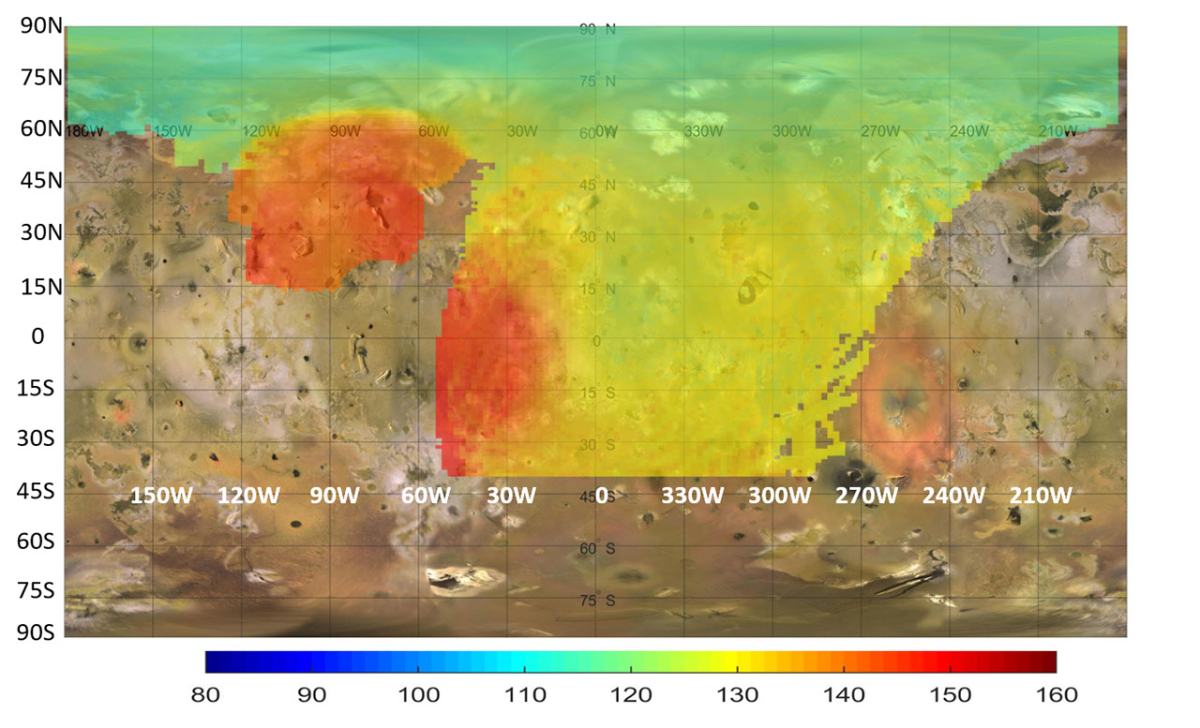

Bu harita, NASA'nın Juno uzay aracındaki Mikrodalga Radyometre (MWR) tarafından toplanan verileri gösteriyor. Veriler, Jüpiter'in uydusu Io'nun yüzeyinin hemen altından yükselen ısıyı işaret ediyor. Kızılötesi cihazlar uydunun yüzey sıcaklığını ölçerken, MWR üzerindeki en düşük frekanslı mikrodalga kanalları (0,6 ve 1,25 gigahertz) kabuğun yaklaşık 2 ila 6 metre derinliğine nüfuz edebiliyor. Haritadaki renkler, uydu genelinde belirgin bir sıcaklık farkını gösteriyor; en aşırı ve yerel ısı çıkışı kırmızıyla temsil ediliyor.
Sol üstteki en belirgin kırmızı anomali (batı boylamı 60 ila 120 derece arası), çevre bölgeye göre 10 ila 20 santigrat derece (18 ila 36 Fahrenheit) daha sıcak olan yüzey altı sıcaklıklarını gösteriyor. Bu büyük bölgesel ısı kaynağı, Juno'nun Yıldız Referans Birimi'nin aktif bir lav akışı gözlemlediği Zal Montes Patera kompleksiyle çakışıyor. Ekvatorda, batı boylamı 0 ila 50 derece arasında uzanan ikinci bir büyük yüzey altı ısı kaynağı da görülüyor. Bu belirgin mikrodalga anomalileri birlikte, Io'nun kabuğunun üst onlarca metresinde önemli bir iç ısınma olduğunu gösteriyor.
Bu yoğun sıcak noktaların aksine, sarı ve yeşil bölgeler uydu genelinde daha yaygın olan sıcaklıkları yansıtıyor. Sarı alanlar, ekvatora yaklaştıkça doğal olarak yaklaşık -123°C'ye (-190°F veya 150 Kelvin) kadar ısınan orta düzey sıcaklıkları temsil ediyor. Yeşil alanlar ise çoğunlukla kuzey enlemlerinde görülüyor ve kutup yakınlarında yaklaşık -183°C'ye (-298°F veya 90 Kelvin) kadar düşen en soğuk yüzey altı sıcaklıklarını işaret ediyor.
Kaliforniya, Pasadena'daki Caltech'in bir bölümü olan NASA'nın Jet Propulsion Laboratory (JPL), Juno misyonunu San Antonio'daki Southwest Research Institute'tan baş araştırmacı Scott Bolton için yönetiyor. Juno, NASA'nın New Frontiers Programı'nın bir parçası ve Huntsville, Alabama'daki Marshall Uzay Uçuş Merkezi tarafından Washington'daki Bilim Misyonu Müdürlüğü adına yönetiliyor. MWR, JPL tarafından inşa edildi. Denver'daki Lockheed Martin Space ise uzay aracını inşa etti ve işletiyor.
Juno hakkında daha fazla bilgi: http://www.nasa.gov/juno
